Baraj ve HES Projeleri Ekipmanları
Baraj ve HES Ekipmanları Nedir?
Baraj ve HES ekipmanları, hidroelektrik santrallerde suyun baraj gövdesinden türbin ünitelerine güvenli ve verimli şekilde iletilmesini sağlayan ağır çelik imalat ürünlerinin tamamını kapsar. Ankara Ostim'de faaliyet gösteren Ankay Büküm (Ankay Makina), 1983'ten bu yana cebri boru, vana, dirsek ve genleşme contası gibi kritik HES bileşenlerini EN ISO 3834-2 kaynak kalite yönetim sistemi çerçevesinde üretmektedir. 30.000 m² kapalı üretim alanı ve 40 yılı aşkın sektörel deneyimimizle Türkiye genelindeki hidroelektrik santral projelerine anahtar teslim ekipman tedariki sağlıyoruz.
Üretim Yetkinlikleri

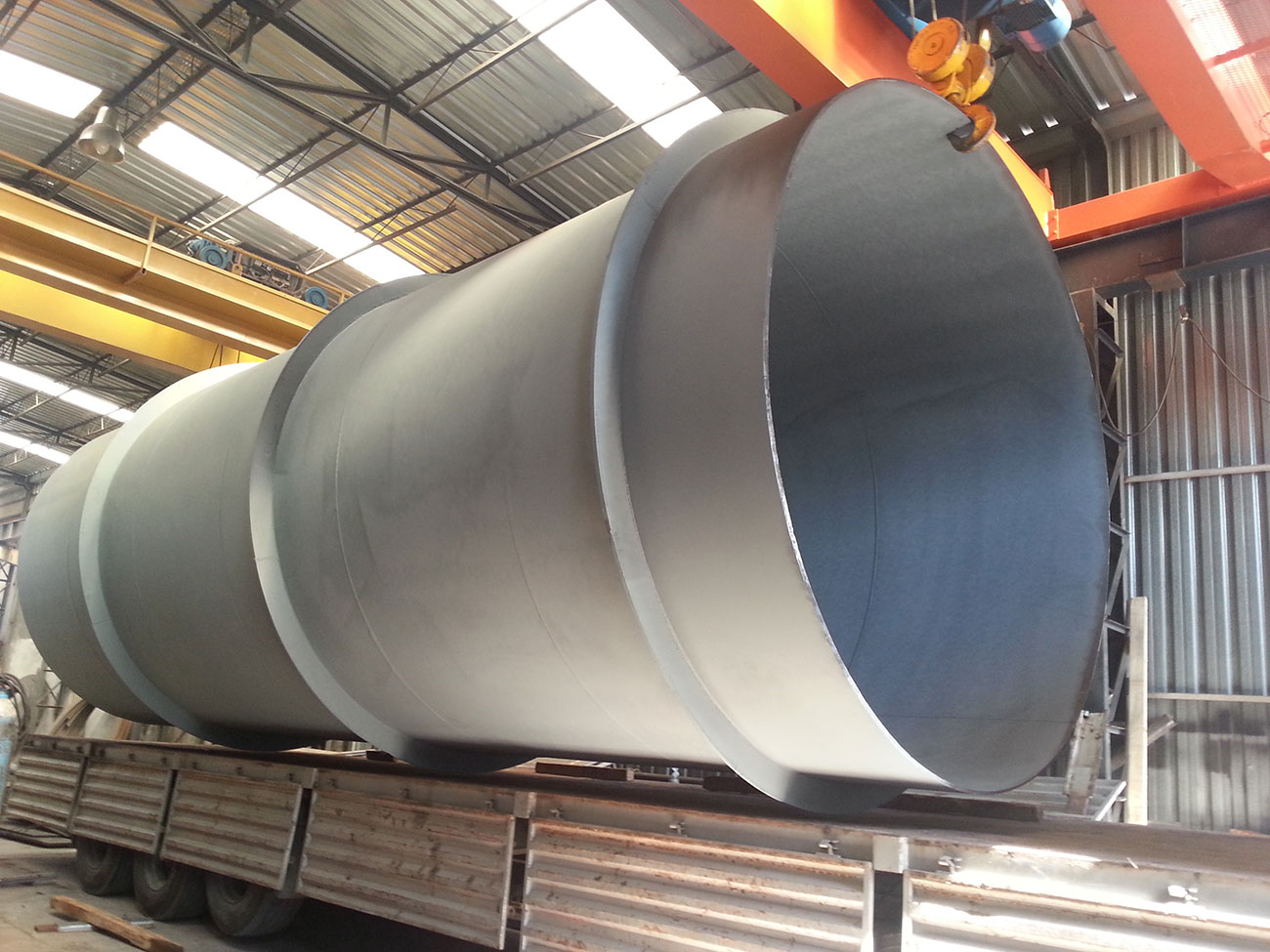

- Cebri Boru (Penstock): DN300'den DN3000'e kadar çap aralığında, 6 mm ile 60 mm et kalınlığında silindirik, konik ve bifürkasyon segmentleri. Tozaltı kaynak (SAW) ve özlü tel kaynak yöntemleriyle yüksek mukavemetli birleştirme.

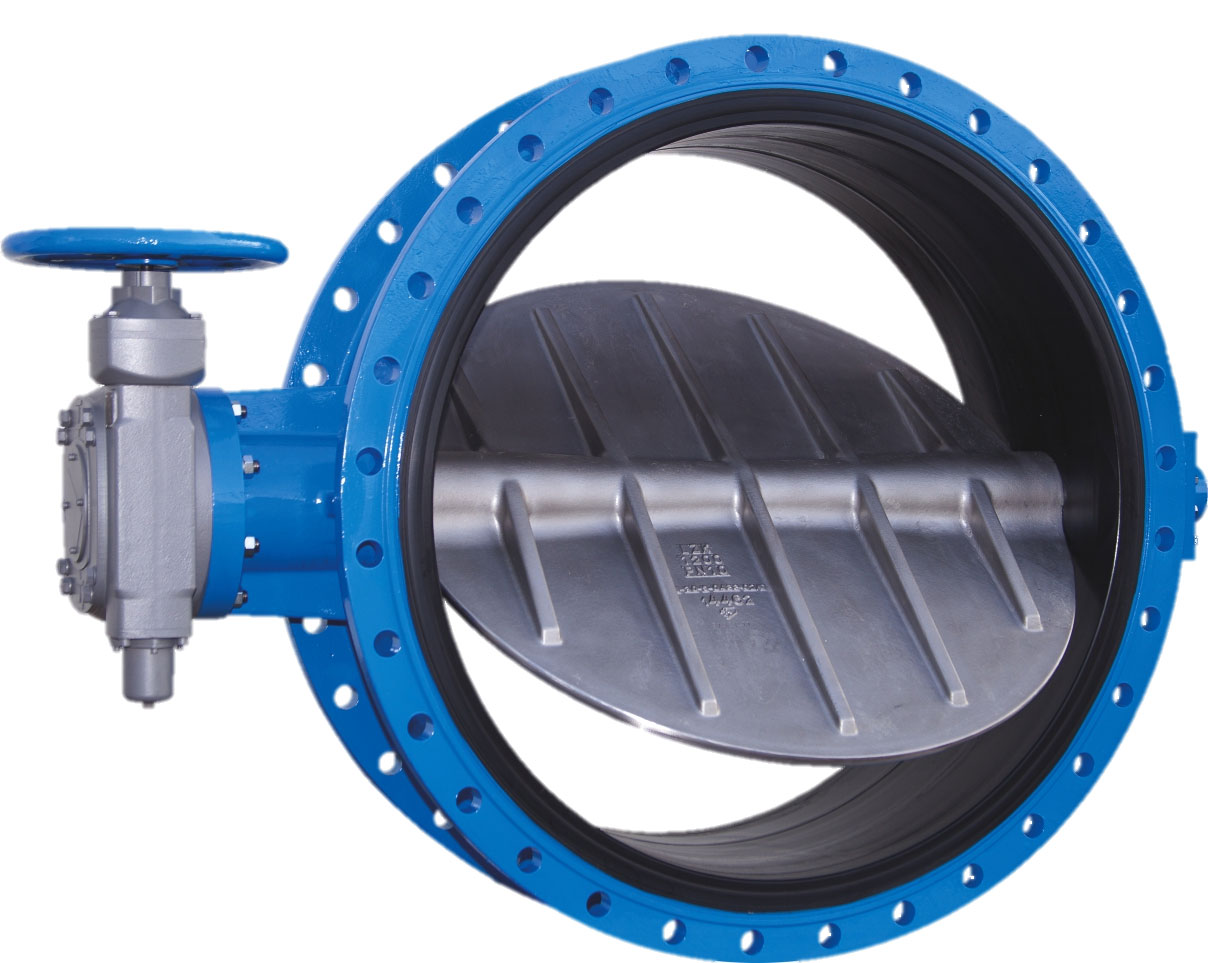

- Vana ve Kapak Sistemleri: Kelebek vana, sürgülü vana ve küresel vana gövdelerinin çelik imalatı. PN10'dan PN40'a kadar basınç sınıflarında, DN200'den DN2500'e kadar çaplarda üretim kapasitesi.

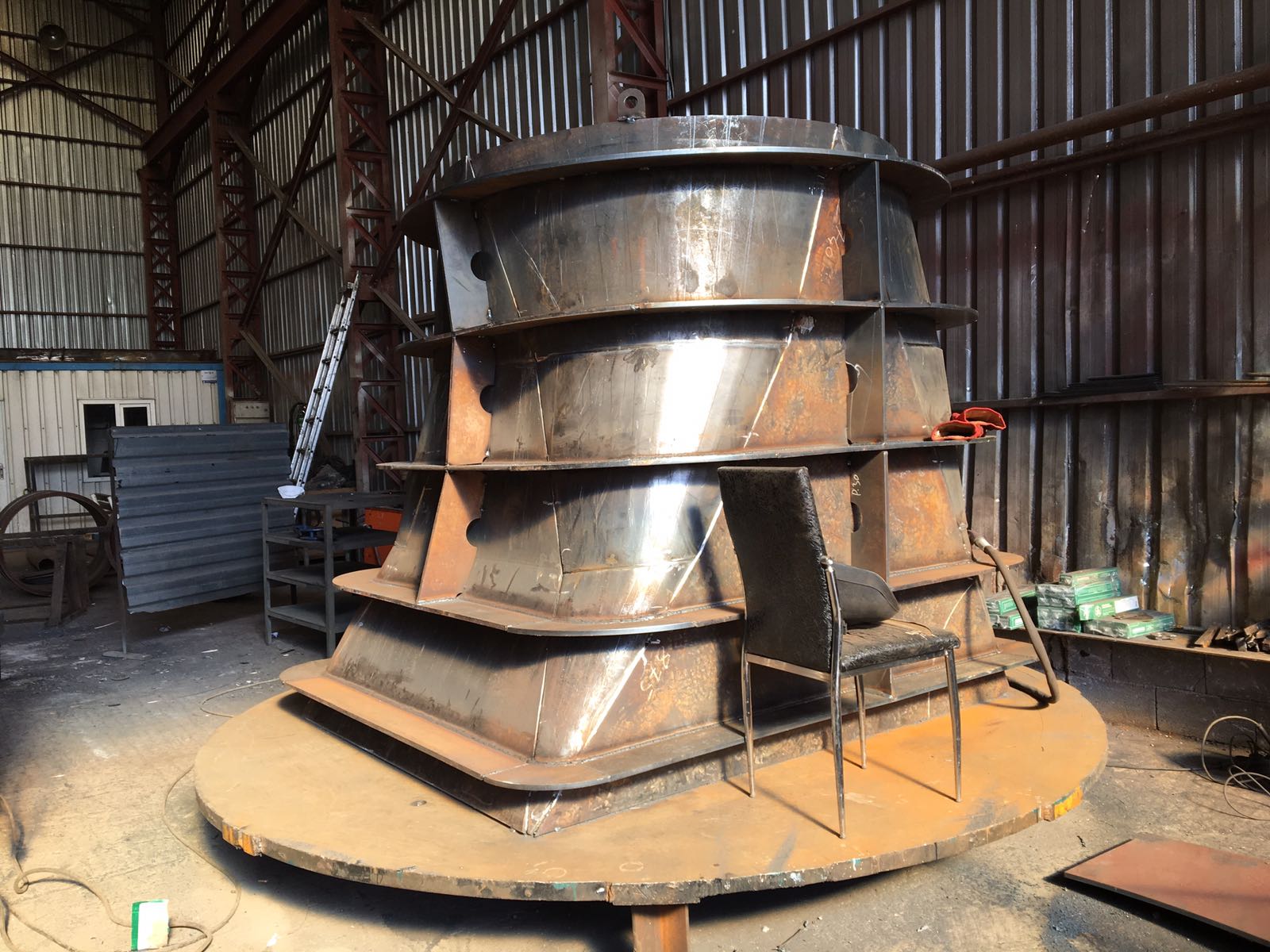

- Dirsek ve Geçiş Parçaları: 15° ile 90° arasında açılarda cebri boru dirsekleri, konsantrik ve eksantrik redüksiyon parçaları. Segmentli kaynaklı dirsek ve kalıplı dirsek imalatı.
- Genleşme Contası (Kompansatör): Cebri boru hatlarında termal genleşme ve sismik hareketleri absorbe eden çelik genleşme contaları. Kayma ve dönme kompansatörleri, paslanmaz çelik sızdırmazlık elemanları.
Teknik Kapasite ve Altyapı
Tesisimizde 4 toplu hidrolik silindir bükme makineleri ile 80 mm kalınlığa kadar sac levhalar işlenebilmektedir. CNC plazma ve oksi-gaz kesim tezgahlarımız 200 mm kalınlığa kadar hassas kesim yapabilmekte, 30 tonluk köprü vinçlerimiz ağır parçaların montajını kolaylaştırmaktadır. Tozaltı kaynak (SAW), MIG/MAG, TIG ve elektrot (SMAW) kaynak yöntemlerinin tamamında sertifikalı kaynak operatörlerimiz görev yapmaktadır. Yıllık 3.000 ton çelik işleme kapasitesiyle eş zamanlı birden fazla HES projesine hizmet verebiliyoruz.
Kalite Güvencesi
Tüm HES ekipman imalatımız EN ISO 3834-2 kaynak kalite yönetim sistemi ve EN 1090-2 EXC3 çelik yapı standardı çerçevesinde gerçekleştirilmektedir. Kaynak dikişlerine %100 radyografik test (RT), ultrasonik muayene (UT), manyetik parçacık testi (MT) ve sıvı penetrant testi (PT) uygulanmaktadır. Cebri boru segmentleri fabrika ortamında hidrostatik basınç testine tabi tutulmakta, boyutsal kontroller lazer ölçüm cihazlarıyla doğrulanmaktadır. Malzeme sertifikaları EN 10204 Tip 3.1 standardında temin edilerek tam izlenebilirlik sağlanmaktadır. ISO 9001:2015 kalite yönetim sistemimiz tüm süreçleri kapsayan dokümantasyon ve sürekli iyileştirme prensipleriyle yürütülmektedir.
Ankay Büküm olarak Türkiye'nin dört bir yanındaki baraj ve HES projelerinde güvenilir çözüm ortağınız olmaya devam ediyoruz. Cebri boru hattından vana sistemlerine, dirseklerden genleşme contalarına kadar projenizin tüm çelik ekipman ihtiyaçlarını tek çatı altında karşılıyoruz. HES projeniz için teknik değerlendirme ve teklif almak üzere mühendislik ekibimizle iletişime geçin.
Sıkça Sorulan Sorular
HES cebri boru imalatında hangi çelik kaliteleri kullanılır?
S235JR, S355J2+N yapısal çeliklerinin yanı sıra P355N, P355NH ve P355NL1/NL2 basınçlı kap çelikleri kullanılmaktadır. Malzeme seçimi projenin düşü yüksekliği, basınç sınıfı ve çalışma sıcaklığına göre mühendislik hesaplarıyla belirlenir.
Ankay Büküm hangi çaplarda cebri boru üretebilir?
DN300'den DN3000'e kadar çap aralığında cebri boru segmentleri üretilmektedir. Et kalınlığı 6 mm ile 60 mm arasında değişmekte olup, proje gereksinimlerine göre özel çap ve kalınlık kombinasyonları uygulanabilir.
Cebri boru imalatında hangi NDT yöntemleri uygulanır?
Kaynak dikişlerine %100 radyografik test (RT) veya ultrasonik muayene (UT) zorunlu olarak uygulanmaktadır. Ek olarak manyetik parçacık testi (MT) ve sıvı penetrant testi (PT) ile yüzey kusurları kontrol edilir. Tüm testler ASME V ve EN ISO 17635 standartlarına uygun şekilde gerçekleştirilir.
HES projeleri için anahtar teslim imalat yapılıyor mu?
Evet, Ankay Büküm cebri boru, vana, dirsek, genleşme contası ve çelik yapı elemanlarının tamamını kendi tesislerinde üreterek anahtar teslim tedarik sağlamaktadır. Mühendislik, imalat, NDT ve yüzey koruma (boyama) süreçlerinin tamamı tek çatı altında yürütülür.
HES ekipman imalatı teklif süreci nasıl işler?
Projenizin teknik şartnamesi, çizimleri ve malzeme listesiyle birlikte tarafımıza başvurmanız yeterlidir. Mühendislik ekibimiz projeyi değerlendirerek üretim planı, süre ve fiyat teklifini hazırlar. Ön fizibilite görüşmeleri için de bize ulaşabilirsiniz.
